굴착 중 발견한 지중 시설을
도면에 반영하려면 무엇을 기록해야 할까?

굴착을 하다가 기존 도면에 없던 배관이나 전선관을 발견하면 사진부터 찍어 두는 경우가 많습니다.
그러나 사진에 시설이 보인다는 사실만으로는 위치와 높이를 도면에 정확히 옮기기 어렵습니다.
나중에 흙을 덮거나 주변 포장을 복구하면 어디에서 무엇을 발견했는지 다시 확인하기도 쉽지 않습니다.
필요한 기록은 발견 위치 / 높이와 깊이 / 시설의 형태와 상태 / 확인 근거 / 조치 및 변경 이력입니다.
특히 직접 확인한 사실과 아직 확인하지 못한 내용을 구별해야,
다음 공정과 향후 유지관리에서 활용할 수 있는 도면이 됩니다.

---

01. 발견 상황과 시설 식별

무엇을 언제 발견했고 어디까지 확인했는지 남깁니다

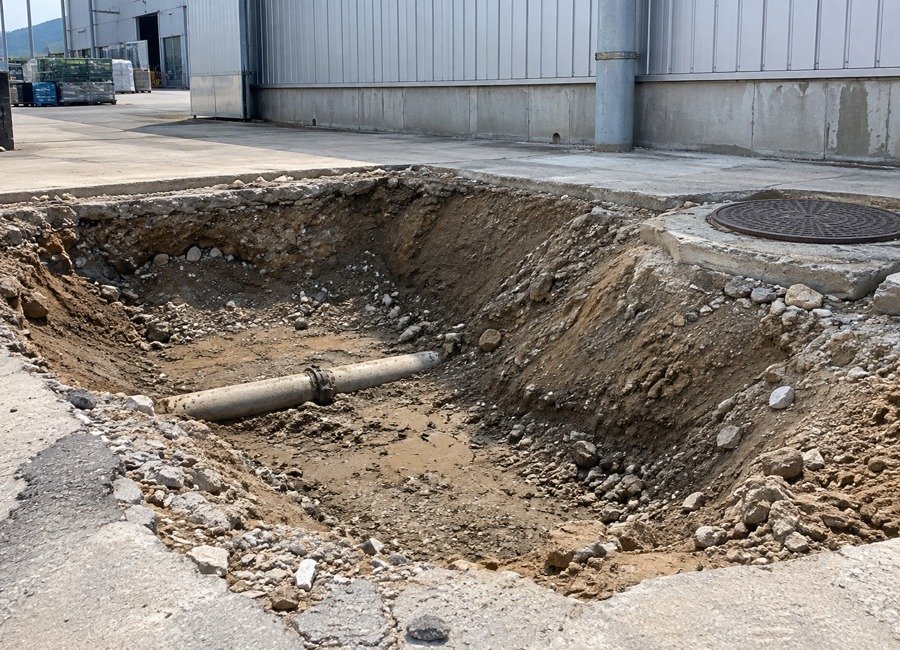

발견 구간의 주변 환경과 노출 범위를 함께 기록합니다.

먼저 기록을 위해 시설에 접근하기 전에 해당 구간의 안전을 확보해야 합니다.

정체를 모르는 배관이나 전선관은 사용 중일 가능성을 고려하고,
영향을 줄 수 있는 굴착을 멈춘 뒤 현장 책임자와 시설 관리주체에 알립니다.
금속관이라고 수도관으로 보거나 오래되었다고 폐관으로 판단해서는 안 됩니다.
누출이나 손상 징후가 있으면 촬영이나 치수 측정보다 접근 통제와 해당 시설의 비상 대응 절차를 우선합니다.

발견한 시설에는 현장 안에서 중복되지 않는 관리번호를 부여합니다.
예를 들어 U-01이라는 번호를 정했다면 사진 목록, 현장 기록지, 측량 성과와 수정 도면에서 같은 번호를 사용합니다.
한 굴착부 안에 여러 관로가 있으면 서로 구분하고,
동일 시설로 확인되기 전에는 떨어진 두 지점을 임의로 하나의 관로로 묶지 않습니다.
번호가 있어야 여러 담당자가 주고받는 자료도 같은 대상을 가리킬 수 있습니다.

발견 일시와 작업 구간, 당시 공종, 최초 발견자, 기록자, 입회자를 남깁니다.
원래 계획에 따른 확인 굴착인지, 일반 굴착 중 예상하지 못하게 드러난 것인지도 구분합니다.
기존 도면의 어느 위치와 달랐는지, 혹은 아예 표시가 없었는지를 적으면 조사와 설계 변경의 출발점이 됩니다.
당시 사용한 도면의 이름과 개정번호도 보관해야 나중에 무엇을 기준으로 차이를 판단했는지 알 수 있습니다.

시설의 종류는 관찰 내용과 확인 결과를 나누어 적습니다.
외관상 검은색 보호관으로 보인다는 기록과 통신 관리주체가 통신관으로 확인했다는 기록은 근거의 수준이 다릅니다.
용도나 관리주체, 사용 상태를 모르면 미확인으로 남기고 확인할 담당자를 정합니다.
주변 맨홀의 방향이나 색상만으로 종류를 확정하지 않으며,
폐지 여부도 관리주체의 확인과 관련 자료 없이 단정하지 않습니다.

확인한 범위도 반드시 적습니다.
관의 윗부분만 보이는지, 측면까지 노출되었는지, 한 지점인지 일정 길이의 구간인지에 따라
도면에 표시할 수 있는 정보가 달라집니다.
관이 흙 속으로 이어지는 방향은 관찰할 수 있어도 실제 연결 지점은 모를 수 있습니다.
기록에는 보이는 끝과 실제 시설의 끝을 구분하고,
확인을 위해 위험하게 추가 굴착하거나 시설을 임의로 절단·개방하지 않도록 합니다.

---

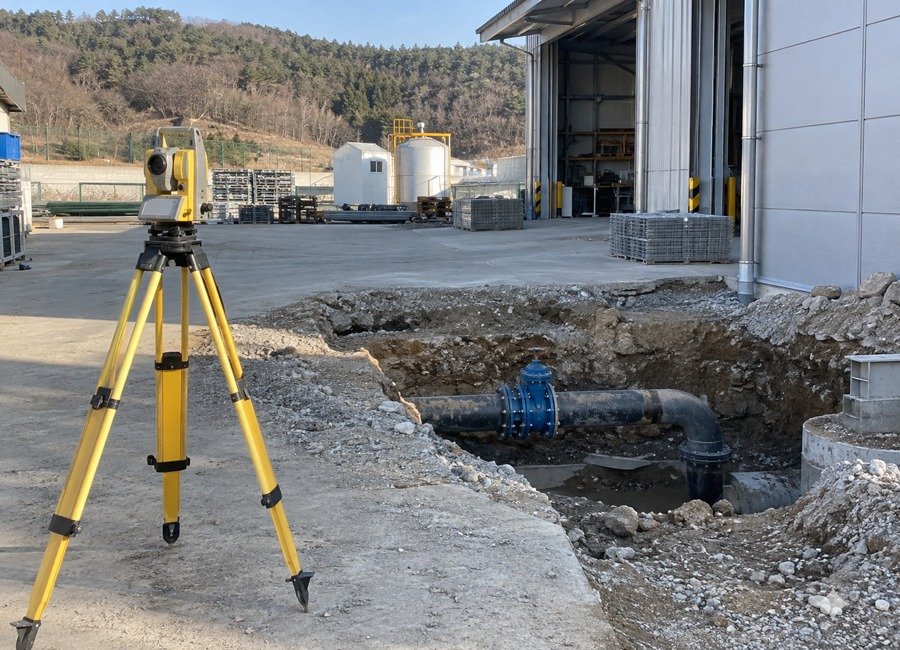

02. 평면 위치와 높이 측정

다시 찾을 수 있는 기준점에 연결해 좌표와 표고를 기록합니다

측량 기준과 측정 대상이 명확해야 설계도면에 같은 위치로 옮길 수 있습니다.

평면 위치는 현장에서 사용하는 측량 기준에 연결하는 것이 기본입니다.
좌표를 기록한다면 좌표계와 기준점、측점번호를 함께 남깁니다.
휴대전화 지도에 찍힌 위치나 현장 사진의 위치정보는 주변 위치를 설명하는 보조자료로 사용할 수 있지만,
필요한 시공 정확도를 확보한 측량값으로 곧바로 취급해서는 안 됩니다.
도면 반영에 필요한 정확도와 측정 방법은 현장 규모와 시설 특성에 맞춰 정해야 합니다.

좌표 측정과 함께 사라지지 않을 주변 기준물에서의 거리도 남기면 현장 확인에 도움이 됩니다.
건물의 특정 모서리나 확인된 기준점처럼 대상이 분명한 지점을 사용하고,
어느 면에서 어느 방향으로 측정했는지 적습니다.
굴착 가장자리, 흙더미, 이동식 펜스는 공정 중 위치가 바뀔 수 있으므로 유일한 기준으로 삼기 어렵습니다.
담장이나 도로 끝을 지적 경계로 임의 해석하지 않는 것도 중요합니다.

관로가 꺾이거나 분기되는 곳, 다른 시설과 교차하는 곳, 노출 구간의 양 끝은 각각 위치를 기록합니다.
직선으로 보이는 구간도 확인 범위와 형상을 재현할 수 있는 측점이 필요합니다.
다만 현장 조건을 보지 않고 일정 간격을 일률적으로 정하기보다
곡선과 높이 변화, 접속부를 놓치지 않도록 측량 담당자가 계획합니다.
관로의 어느 부분을 측정한 좌표인지도 함께 정리해야 합니다.

높이는 표고와 깊이를 구분해서 기록합니다.
표고는 정해진 높이 기준에 대한 값이고, 깊이는 특정 지표면에서 시설까지 내려간 거리입니다.
관 윗면의 표고를 측정했다면 관 상단 표고라고 명시하고, 깊이는 발견 당시 지표면에서 관 상단까지인지 따로 적습니다.
사용한 수준점이나 현장 기준점의 값과 위치도 보관합니다.
임시 높이 기준을 썼다면 공인 표고인 것처럼 표시하지 않습니다.

이 구분은 성토나 포장 공사가 예정된 현장에서 특히 중요합니다.
발견 당시 지표면에서 관 상단까지의 깊이가 0.80m이고 같은 위치의 최종 지표면이 정확히 0.20m 높아진다면,
관이 움직이지 않는다는 조건에서 최종 깊이는 1.00m가 됩니다.
이는 관계를 설명하는 가정 예시이며 적정 매설 깊이 기준이 아닙니다.
기존 지표면과 계획 지표면, 관의 높이를 각각 남겨야 이런 변화도 검토할 수 있습니다.

---

03. 규격·상태와 사진 증거

겉으로 잰 치수와 확인된 규격을 구별해 기록합니다

재질과 연결부, 주변 토사 상태를 관찰 가능한 범위에서 남깁니다.

규격은 무엇을 어떻게 확인했는지와 함께 적습니다.
노출된 관의 외경을 잰 값과 관리도서에 적힌 호칭경은 같은 정보가 아닐 수 있습니다.

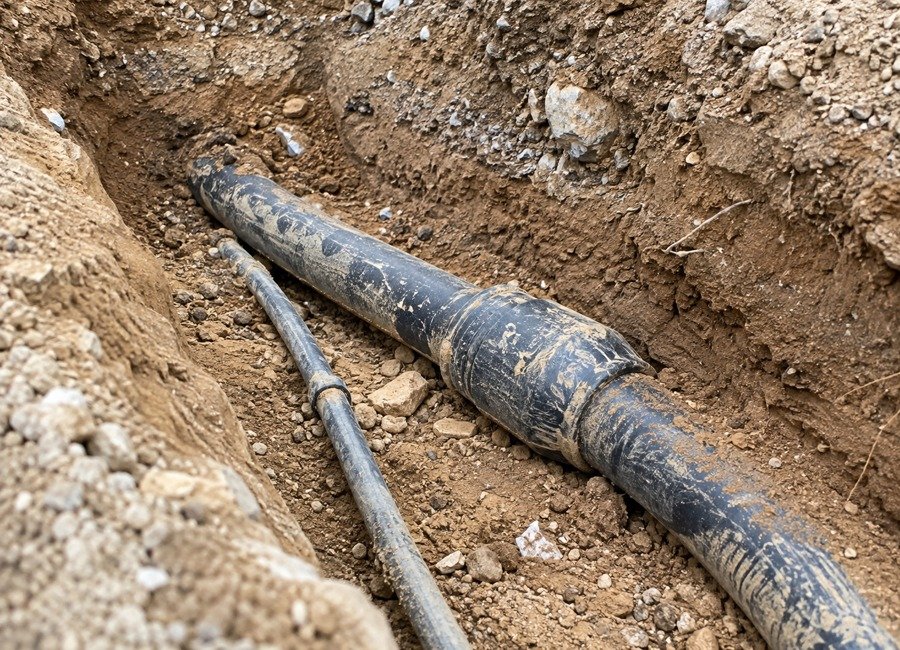

전선관 여러 가닥이 묶여 있으면 개수와 배열을 기록하고,
보호관 안의 실제 케이블 규격까지 확인한 것처럼 적지 않습니다.
직접 측정한 값, 관리주체 제공값, 외관상 추정값을 구별하면 도면 사용자가 불확실성을 이해할 수 있습니다.

재질과 외관, 이음부 형식, 보호관이나 콘크리트 보호 여부, 경고 테이프 등 식별에 도움이 되는 요소도 남깁니다.
재질을 확실히 알 수 없으면 외관을 기술하고 확인 필요로 표시합니다.
시설을 돌리거나 피복을 벗기고, 맨홀을 임의로 열어 확인하는 방식은 기록을 위한 일반 절차가 아닙니다.
필요한 추가 조사는 관리주체와 전문 담당자가 안전한 방법과 범위를 정한 뒤 진행해야 합니다.

상태는 이상 없음이라는 한 문장보다 관찰 가능한 내용을 적는 편이 좋습니다.
표면의 눌림과 긁힘, 부식, 이음부 벌어짐, 주변 토사 유실, 물이 고인 상태 등을 기록하고 해당 사진과 연결합니다.
물이 보인다고 관 누수로 바로 판단하지 않고, 확인된 현상과 원인 판단을 구별합니다.
처음 발견했을 때의 상태와 보호 조치를 한 뒤의 상태를 나누어 두면 시간에 따른 변화를 파악하기 쉽습니다.

사진은 전경 / 중경 / 근접 사진을 한 묶음으로 남깁니다.
전경은 건물과 도로 등 주변 위치를, 중경은 노출 구간과 관의 진행 방향을,
근접 사진은 상태와 연결부를 보여 주도록 촬영합니다.
사진번호와 관리번호, 촬영 일시, 촬영 방향을 기록지에서 연결하고 원본도 보관합니다.
치수 확인용 기준물을 사용하는 경우에도 안전하게 접근할 수 있는 범위에서만 실시하며
사진만으로 정밀 치수를 산출하지 않습니다.

기록을 공유할 때는 사진 파일만 여러 장 전달하기보다 평면 스케치에 촬영 위치와 방향을 표시합니다.
같은 구멍을 반대편에서 찍은 사진은 방향을 잘못 이해하기 쉽기 때문입니다.
원본을 보존하면서 설명용 사본에 관찰 위치를 표시하고, 사진을 보정하거나 잘랐다면 원본과 구분합니다.
공개용 자료에서는 주소와 차량번호 등 위치 식별정보를 가리되, 현장 관리용 원본의 정보까지 잃지 않도록 관리합니다.

---

04. 간섭과 보호·변경 이력

기존 시설과 새 공사의 관계를 단면까지 확인합니다

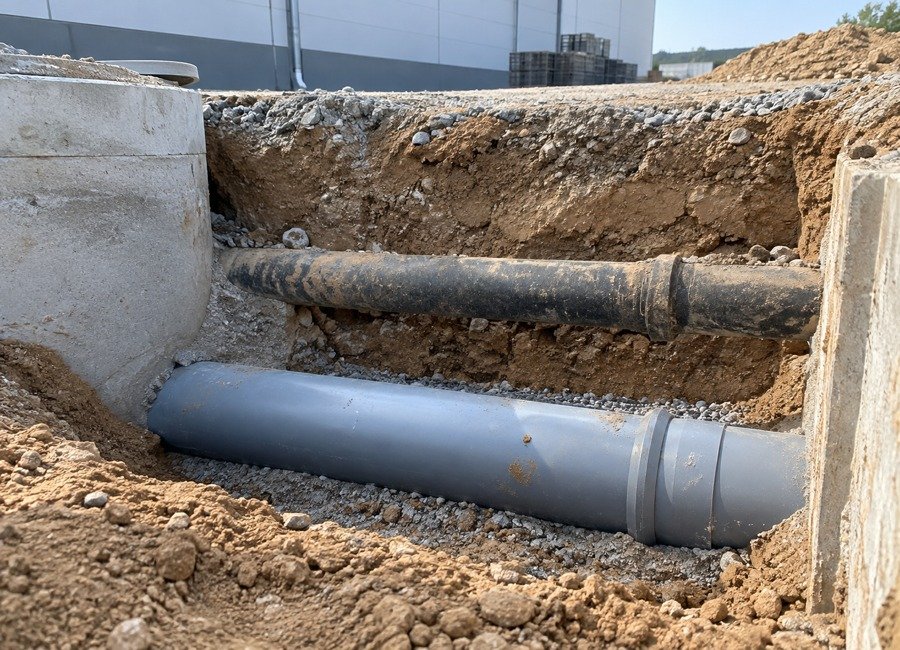

교차부에서는 평면 위치와 상하 관계를 함께 확인해야 합니다.

기존 시설의 위치를 알아도 새 기초나 배수관, 옹벽과 어떤 관계인지 확인하지 않으면 설계에 충분히 활용하기 어렵습니다.
평면에서는 서로 떨어져 보여도 기초의 실제 폭이나 굴착 범위를 포함하면 간섭할 수 있습니다.
계획 시설의 외곽과 기존 시설의 외곽 사이 거리, 교차 지점, 검토가 필요한 구간을 기록하고
관련 단면의 위치를 표시합니다.
간격은 중심 간격인지 외면 사이 순거리인지 구분합니다.

높이 관계도 같은 기준으로 맞춥니다.
한쪽은 관 상단이고 다른 쪽은 관 중심의 표고인데 숫자만 비교하면 실제 이격거리를 잘못 판단할 수 있습니다.
배수관의 관저고는 관 내부 바닥의 높이를 뜻하므로 외부 최하단 높이와 구별해야 합니다.
내부를 확인하지 못한 관의 관저고를 외관만으로 확정하지 말고,
필요한 치수와 근거가 확보되었는지 확인한 뒤 검토해야 합니다.

관리주체와 협의한 보호 방법은 결정 내용과 적용 범위, 담당자 및 확인 일자를 기록합니다.
임시 지지나 방호, 굴착 방법 변경, 이설이 필요한지는 시설 특성과 하중 조건에 맞춰 검토되어야 합니다.
모든 관에 같은 보호 구조나 최소 간격을 적용한다고 가정하지 않습니다.
협의 전의 제안과 실제 승인된 조치도 구분하고, 현장 작업자에게 전달한 도면과 지시 내용을 함께 남깁니다.

이설이나 위치 조정을 했다면 최초 발견 상태와 최종 상태를 따로 기록합니다.
기존 경로를 지우고 새 선만 그리면 어떤 구간을 유지했고 어디를 변경했는지 알기 어렵습니다.
변경 구간의 시작과 끝, 접속 지점, 새 표고와 규격, 철거하거나 남겨 둔 부분을 정리합니다.
사용 중단과 재개, 필요한 검사나 확인에 관한 자료도 해당되는 범위에서 시설 관리주체의 기록과 연결합니다.

되메우기 전에는 시설을 다시 볼 수 있을 때
최종 측량과 사진, 관리주체 확인, 보호 조치의 기록이 빠지지 않았는지 점검합니다.
공정 때문에 측정을 미루면 나중에 위치를 추정해 그리거나 다시 굴착해야 할 수 있습니다.
다만 노출 상태를 무조건 오래 유지하는 것도 위험하므로 확인과 복구 일정을 미리 조정해야 합니다.
어떤 기록이 완료되어야 다음 단계로 넘어갈지 담당자끼리 정해 두는 것이 좋습니다.

---

05. 도면 반영과 자료 인계

실측·탐지·추정 구간을 다르게 표시하고 근거를 연결합니다

수정 도면만 남기지 말고 측량 성과와 사진 목록을 함께 묶어 인계합니다.

도면에는 관리번호와 시설 종류, 평면 위치, 필요한 표고와 규격을 표시하고 확인 방법을 구분합니다.
직접 노출해 측정한 구간, 탐지장비로 확인한 구간, 기존 자료에만 근거한 구간,
확인하지 못한 구간을 같은 확정 선으로 그리지 않습니다.
선종과 주석의 뜻을 범례에 적고,
실제로 노출해 확인한 범위를 표시하면 이후 설계자와 시공자가 도면의 한계를 이해할 수 있습니다.

특히 노출된 두 지점을 직선으로 연결했다고 해서 그 사이 전 구간을 실측한 것은 아닙니다.
중간에 굴곡이나 분기가 있을 수 있고 깊이도 일정하지 않을 수 있습니다.
연결선이 추정이라면 그 사실을 표시하고 추가 확인이 필요한 위치를 남깁니다.
발견 구간 이외에는 시설이 없다는 의미로 해석되지 않도록 조사 범위도 표시해야 합니다.
미확인 구간을 빈 공간으로 단정하는 오해를 줄이는 장치입니다.

기록을 한눈에 찾을 수 있도록 관리번호별 확인표를 만듭니다.
발견일 / 위치와 높이 기준 / 측점번호 / 시설 종류와 규격 /
확인 방법 / 사진번호 / 관리주체 답변 / 조치 내용 / 남은 확인 사항을 연결합니다.
필요한 측량 원자료와 성과표도 보관하고 단위와 파일 형식을 명확히 합니다.
보기 좋은 출력 도면만 남기면 나중에 좌표를 재사용하거나 측정 근거를 확인하기 어려울 수 있습니다.

수정한 도면에는 개정번호와 수정일, 수정 사유, 작성자와 검토자를 남깁니다.
현장 기록을 옮긴 작업용 도면인지, 설계 변경이 확정된 도면인지, 최종 시공 상태를 정리한 도면인지도 구분합니다.
지중 시설을 발견해 표시했다는 사실 자체가 설계 변경 승인이나 인허가 완료를 뜻하지는 않습니다.
계획 변경이 필요한 경우에는 해당 검토와 절차를 별도로 진행하고 관련 문서를 연결합니다.

마지막으로 건축주, 현장 책임자, 설계자와 해당 시설 관리주체에게 필요한 자료가 전달되었는지 확인합니다.
누가 어느 버전의 자료를 받았는지와 미확인 사항을 기록하고, 최종 도면과 사진·측량·협의 자료를 함께 인계합니다.
이후 다른 업체가 굴착하더라도 이 자료를 출발점으로 현장 확인을 해야 합니다.
과거 도면의 선 하나만 믿고 현재 위치나 안전 상태까지 보장된 것으로 판단해서는 안 됩니다.

---

굴착 중 발견한 지중 시설의 기록은 사진 한 장을 남기는 일보다 범위가 넓습니다.
같은 기준으로 측정한 위치와 높이, 관찰한 시설 상태, 확인의 근거와 한계, 최종 조치 내용을 연결해야
도면이 실제 공사와 유지관리에 도움이 됩니다.
되메우기 전에 무엇을 확인하고 누가 기록할지 정해 두는 것이 가장 실용적인 출발점입니다.
